Przekaźnik potrafi unieruchomić sterownik, pompę, oświetlenie ogrodu albo układ w samochodzie, choć sam element jest niewielki i zwykle tani. W tym tekście pokazuję, jak sprawdzić przekaźnik bez zgadywania: od rozpoznania pinów, przez pomiar cewki, aż po próbę styków pod obciążeniem. Zależy mi na tym, żebyś po lekturze wiedział, kiedy winny jest sam przekaźnik, a kiedy problem siedzi w zasilaniu, masie albo gnieździe.
Najkrótsza droga do pewnej diagnozy przekaźnika
- Zacznij od identyfikacji typu i pinów. Inaczej łatwo pomylić cewkę ze stykami albo testować element w złym trybie.
- Najpierw mierz na odłączonym, wyjętym przekaźniku. Omomierz szybciej pokaże przerwę albo zwarcie cewki niż test wpięty w instalację.
- Sprawdź przełączanie styków po podaniu właściwego napięcia. Sam klik nie wystarczy, jeśli kontakt nie przenosi obciążenia.
- Jeśli element działa na stole, szukaj usterki w instalacji. Gniazdo, bezpiecznik, masa i przewody często psują cały obraz.
- Przekaźniki półprzewodnikowe testuje się inaczej. Tu potrzebny jest test pod obciążeniem, a nie tylko beep miernika.
Kiedy winny jest przekaźnik, a kiedy instalacja
Ja zwykle zaczynam od objawów, bo one zawężają pole poszukiwań szybciej niż sam pomiar. W obwodach sterujących pompą, wentylatorem, oświetleniem czy bramą przekaźnik najczęściej pada w trzech wariantach: cewka nie dostaje napięcia, styki nie zamykają się mimo kliknięcia albo kontakt ma już tak duży opór, że obciążenie nie rusza.
| Objaw | Co zwykle oznacza | Co sprawdzam najpierw |
|---|---|---|
| Brak kliknięcia | Cewka nie jest pobudzana, ma przerwę albo dostaje złe napięcie | Zasilanie cewki, masę, bezpiecznik, sterowanie z przycisku lub modułu |
| Jest klik, ale obciążenie nie działa | Styki nie przełączają się albo są wypalone | Ciągłość między stykami, stan gniazda, test pod obciążeniem |
| Działa raz tak, raz nie | Luz w gnieździe, zużyte styki, spadek napięcia na przewodach | Wtyk, zaciski, napięcie na obu końcach cewki |
| Element mocno się nagrzewa | Zły typ, odwrotna polaryzacja, przeciążenie albo uszkodzenie wewnętrzne | Napięcie znamionowe, oznaczenia na obudowie, zgodność z układem |
Gdy objaw już wskaże kierunek, warto przygotować miernik i sprawdzić układ w bezpiecznych warunkach, bo od tego zależy jakość całego testu.
Przygotuj bezpieczne stanowisko i właściwe narzędzia
Do sensownej diagnostyki wystarczy multimetr, schemat albo oznaczenia na obudowie, krótki przewód pomiarowy i źródło zasilania zgodne z napięciem cewki. W praktyce przydaje się też bezpiecznik 1-5 A w przewodzie testowym, bo podanie napięcia na krótko bez zabezpieczenia to proszenie się o kolejną usterkę.
- Multimetr z zakresem rezystancji i testem ciągłości.
- Źródło napięcia zgodne z cewką - na przykład 12 V w przekaźnikach samochodowych albo wartość z dokumentacji producenta.
- Przewody testowe z końcówkami, które nie zsuną się z pinów.
- Zdjęcie obudowy lub gniazda zrobione przed demontażem, żeby później nie zgadywać połączeń.
Zwracam też uwagę na oznaczenia biegunów i symbole na obudowie. Jeśli w przekaźniku jest dioda zabezpieczająca, polaryzacja ma znaczenie, a odwrotne podłączenie może zablokować jego pracę. Kiedy sprzęt jest już odłączony, zostaje jeszcze jedno ważne rozróżnienie: nie każdy przekaźnik bada się w ten sam sposób.
Nie każdy przekaźnik bada się tak samo
Najwięcej błędów widzę wtedy, gdy ktoś próbuje mierzyć wszystko jedną metodą. Mechaniczny przekaźnik samochodowy, moduł SSR i przekaźnik bistabilny zachowują się inaczej, więc i wynik testu trzeba czytać inaczej.
| Typ przekaźnika | Jak go sprawdzać | Pułapka |
|---|---|---|
| Elektromagnetyczny standardowy | Pomiar cewki, test kliknięcia i przełączenia styków | Mylenie cewki ze stykami i wiara w sam dźwięk kliknięcia |
| Z diodą lub spolaryzowanym wejściem | Test tylko z właściwą biegunowością | Odwrotne podanie napięcia, które blokuje działanie |
| Bistabilny | Sprawdzenie stanów po impulsach SET i RESET | Podawanie stałego napięcia zamiast krótkiego impulsu |
| Półprzewodnikowy SSR | Pomiar napięcia na obciążeniu przy wejściu ON i OFF | Oczekiwanie, że zwykły test ciągłości pokaże wszystko |
Właśnie przy SSR zwykły beep z multimetru bywa mylący. Taki element trzeba oceniać pod obciążeniem, bo dopiero wtedy widać, czy rzeczywiście przewodzi. Gdy typ jest już jasny, można przejść do właściwego testu cewki i styków.
Jak sprawdzić przekaźnik multimetrem krok po kroku
Jeśli mam do czynienia z klasycznym przekaźnikiem elektromagnetycznym, pracuję w tej kolejności: najpierw cewka, potem styki, na końcu obciążenie. To oszczędza czas, bo uszkodzony element wychodzi już na pierwszym albo drugim pomiarze.

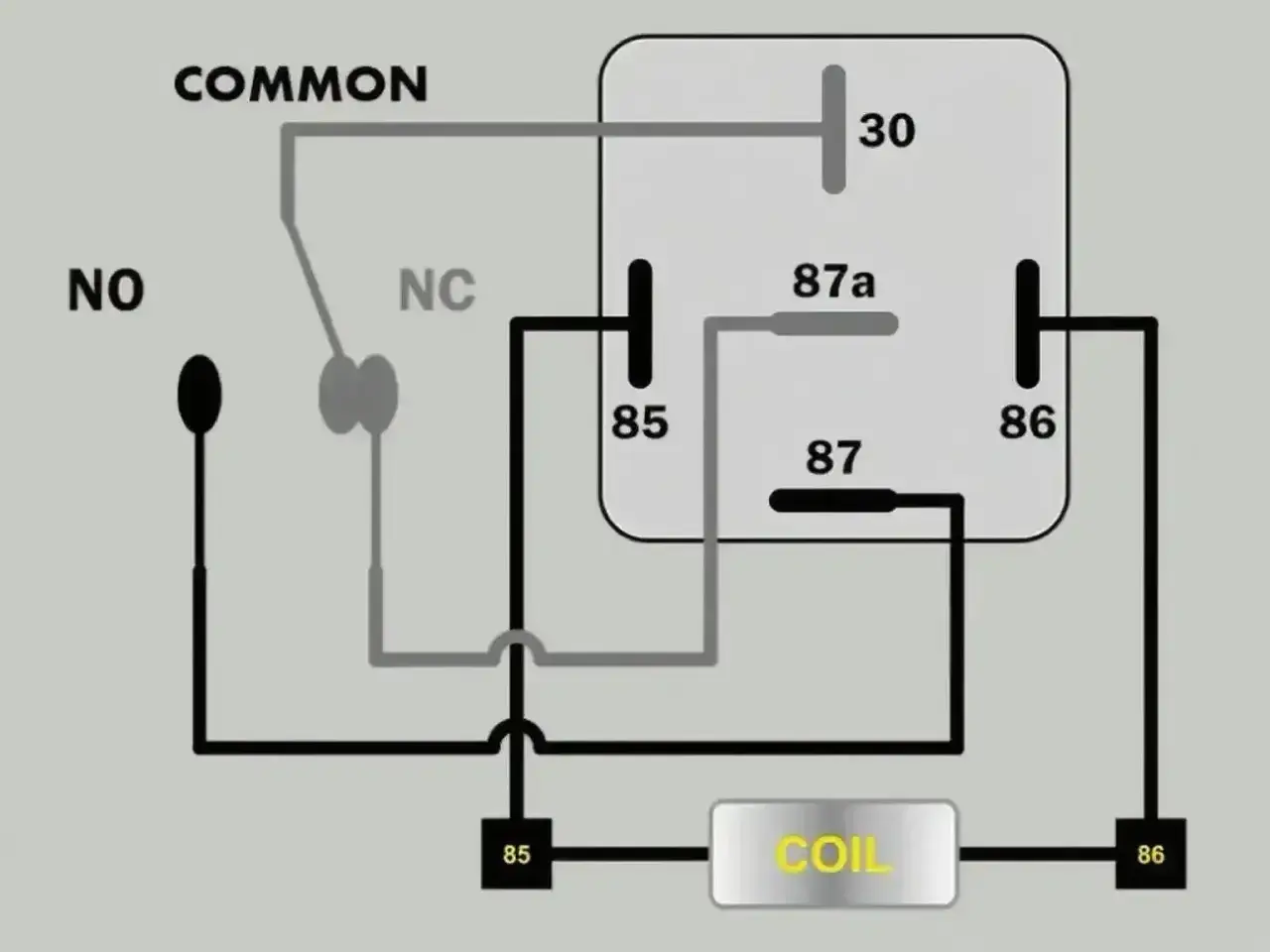

| Pin | Funkcja | Na co patrzeć |
|---|---|---|
| 85 i 86 | Cewka sterująca | Rezystancja i reakcja na napięcie znamionowe |
| 30 | Wspólny styk | To punkt, z którym porównujesz 87 i 87a |
| 87 | Styk normalnie otwarty | Powinien zamknąć się po pobudzeniu cewki |
| 87a | Styk normalnie zamknięty | Powinien rozłączyć się po pobudzeniu cewki |
- Odczytaj oznaczenia. W wielu przekaźnikach samochodowych spotkasz 85 i 86 dla cewki, 30 jako styk wspólny, 87 jako styk normalnie otwarty, a 87a jako styk normalnie zamknięty. Nie zakładaj jednak, że każdy model ma identyczne rozmieszczenie pinów.
- Zmierz rezystancję cewki. Ustaw multimetr na Ω i przy odłączonym zasilaniu dotknij dwóch wyprowadzeń cewki. Odczyt „OL” albo nieskończoność oznacza przerwę, a wartość zbliżona do zera sugeruje zwarcie. Jeśli producent podaje konkretną rezystancję, porównaj wynik z kartą katalogową; odchyłka rzędu kilkunastu procent bywa normalna.
- Podaj napięcie znamionowe. Użyj zasilacza albo akumulatora z bezpiecznikiem w szeregu. W przekaźnikach z diodą zabezpieczającą zachowaj polaryzację, bo odwrotne podłączenie potrafi zablokować działanie albo uszkodzić element.
- Sprawdź kliknięcie i przełączenie styków. Po pobudzeniu cewki przekaźnik powinien wyraźnie zadziałać. Sam dźwięk nie wystarczy, dlatego miernikiem sprawdź, czy styk zmienia stan między 30 i 87 albo 30 i 87a, zależnie od typu.
- Zrób próbę pod obciążeniem. Jeśli przekaźnik przełącza się „na sucho”, ale w instalacji nadal nie działa, podłącz kontrolkę albo niewielkie obciążenie. Wtedy wychodzą styki o zbyt dużym oporze, które na samym beepie jeszcze wydają się poprawne.
Jeśli w którymś kroku wynik odbiega od oczekiwań, nie kończ na samym odczycie. Trzeba jeszcze umieć go zinterpretować, bo ten sam wynik może oznaczać inną awarię zależnie od miejsca pomiaru.
Jak odczytać wyniki i nie pomylić sprawnej części z uszkodzoną
Najważniejsze jest to, żeby nie oceniać przekaźnika wyłącznie po jednym pomiarze omomierzem. Sygnał dźwiękowy w mierniku oznacza tylko, że opór spadł poniżej progu danego zakresu, a nie że styk jest idealny. Przy obwodach z silnikami, grzałkami i pompami liczy się zachowanie pod prądem, bo dopiero wtedy wychodzi słaby kontakt.
| Wynik | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| OL albo nieskończoność na cewce | Przerwa w uzwojeniu, pęknięty pin albo uszkodzenie wewnętrzne | Wymiana przekaźnika lub weryfikacja, czy mierzysz właściwe piny |
| Opór bardzo bliski zeru | Zwarcie cewki lub błędnie dobrany zakres pomiaru | Sprawdzenie drugi raz na innym zakresie i porównanie z dokumentacją |
| Cewka ma sensowny opór, ale nie ma kliknięcia | Brak właściwego napięcia, zła polaryzacja, uszkodzenie mechaniczne | Pomiar napięcia na samych zaciskach cewki |
| Jest klik, ale nie ma przejścia między stykami | Styki wypalone, sklejone albo źle rozpoznane piny | Sprawdzenie 30, 87 i 87a oraz próba z obciążeniem |
| Na stole działa, w instalacji nie | Problem w gnieździe, wiązce, masie albo sterowaniu | Kontrola napięcia i połączeń w samochodzie, sterowniku lub rozdzielni |
Jeśli masz w ręku kartę katalogową, trzymaj się jej wartości, bo rezystancja cewki i styków jest zawsze związana z konkretnym modelem. W praktyce ważniejsze od jednej liczby jest to, czy układ zachowuje się poprawnie w realnym obciążeniu. Gdy wynik wygląda poprawnie, ale instalacja dalej milczy, problem zwykle leży już poza samym przekaźnikiem.
Gdy przekaźnik jest dobry, a obwód nadal nie działa
To jest moment, w którym wielu osobom wydaje się, że przekaźnik „na pewno jest zły”, a w rzeczywistości winne bywa gniazdo, bezpiecznik albo zasilanie cewki. Ja w takiej sytuacji zawsze sprawdzam układ od strony sterowania i od strony obciążenia, bo dopiero to daje pełny obraz.
- Sprawdź bezpiecznik zasilający cewkę i osobno bezpiecznik toru mocy.
- Zmierz napięcie na obu końcach cewki, a nie tylko względem masy.
- Obejrzyj gniazdo przekaźnika pod kątem nadpaleń, luzu i wygiętych styków.
- Zweryfikuj sygnał sterujący z przycisku, modułu, czujnika albo sterownika.
- Sprawdź obciążenie - silnik, pompę, wentylator lub lampę, bo czasem to one blokują cały obwód.
W obwodach z długimi przewodami pomiar potrafi być zdradliwy, bo spadek napięcia na wiązce maskuje problem. Jeśli instalacja jest sterowana elektronicznie, mierz napięcie po obu stronach cewki i nie zakładaj, że sam odczyt przy jednym zacisku wystarczy. Najczęściej błąd nie leży w samym elemencie, tylko w sposobie testu, więc to właśnie warto wyłapać na końcu.
Najczęstsze błędy przy testowaniu przekaźników
- Testowanie wpiętego elementu bez odłączenia reszty obwodu. Wtedy pomiar robi się nieczytelny, bo inne gałęzie wpływają na wynik.
- Mylenie cewki ze stykami. To najprostszy sposób na fałszywy wniosek, że element jest spalony.
- Oczekiwanie, że sam klik rozwiązuje sprawę. Przekaźnik może kliknąć, a styki i tak nie przeniosą obciążenia.
- Ignorowanie diody lub polaryzacji. W modelach z zabezpieczeniem odwrotne podanie napięcia potrafi całkiem zatrzymać działanie.
- Pomijanie testu pod obciążeniem. To właśnie on ujawnia styki, które na mierniku wyglądają jeszcze poprawnie.
- Używanie zwykłego testu ciągłości do SSR. W przekaźniku półprzewodnikowym ten skrót myślowy prowadzi do złych decyzji.
Kiedy unikniesz tych błędów, sama diagnostyka jest już prosta. Zostaje tylko wyciągnąć z niej praktyczny wniosek i zapamiętać kilka rzeczy na przyszłość.
Co warto zapamiętać przy następnej awarii
- Zachowaj zdjęcie układu pinów przed demontażem.
- Trzymaj pod ręką jeden sprawny przekaźnik referencyjny do porównania.
- Zapisuj napięcie cewki i typ styków, zwłaszcza gdy pracujesz przy kilku różnych instalacjach.
- Przy śladach przegrzania, stopionym plastiku albo wypalonych stykach wymiana jest zwykle rozsądniejsza niż dalsze testy.
W praktyce najwięcej czasu oszczędza nie sam miernik, ale porządek w pomiarach: najpierw typ przekaźnika, potem cewka, następnie styki i dopiero instalacja. Taki układ pozwala szybko odsiać fałszywe tropy i nie wymieniać sprawnych części bez potrzeby.
