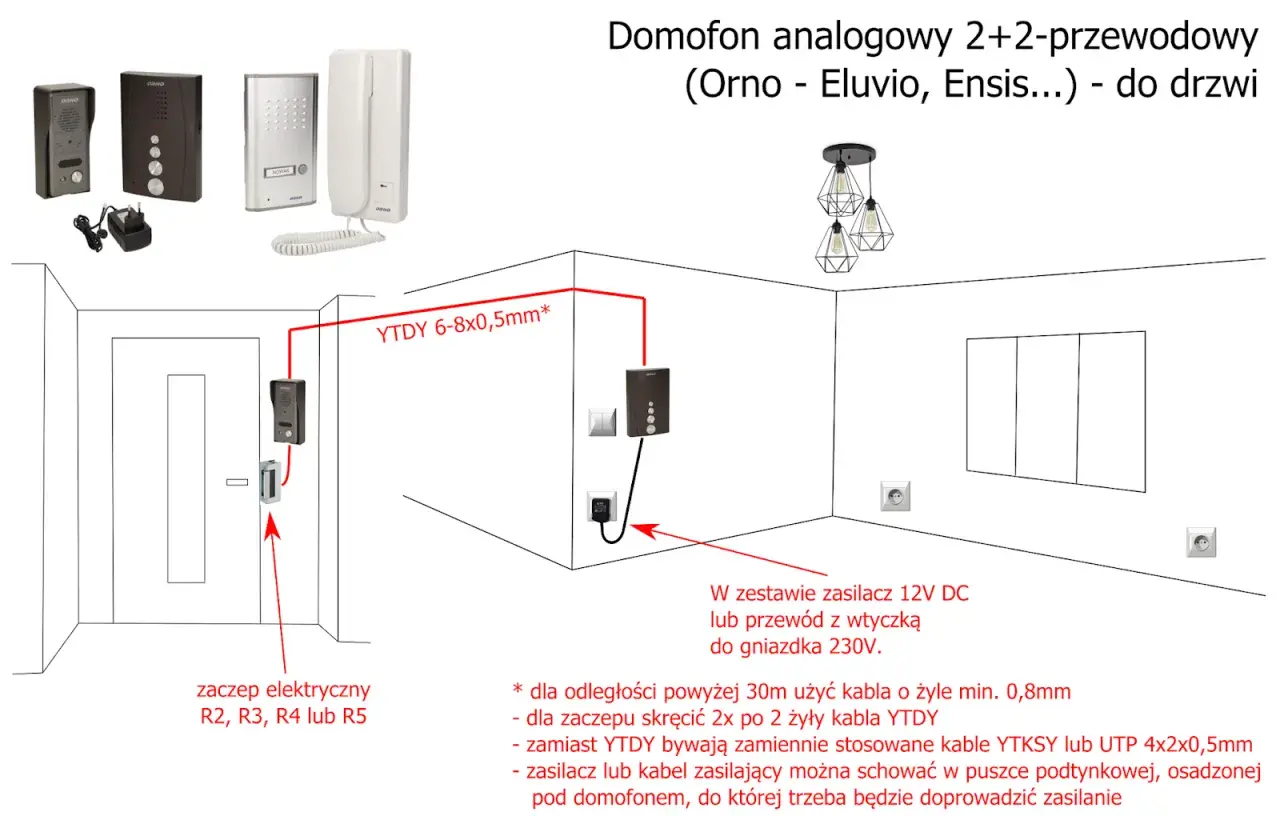

W domofonie nie ma miejsca na zgadywanie, bo jeden źle wpięty przewód potrafi wyłączyć wywołanie, rozmowę albo otwieranie furtki. Poniżej wyjaśniam, jak czytać schemat podłączenia domofonu, kolory kabli i oznaczenia zacisków tak, żeby nie opierać się na przypadkowych założeniach. To praktyczny przewodnik dla osób, które wymieniają unifon, porządkują starą instalację albo chcą wreszcie zrozumieć, co w takim układzie naprawdę odpowiada za dźwięk, masę i elektrozaczep.
Najważniejsze rzeczy, które trzeba sprawdzić przed podłączeniem
- Najpierw ustal, czy masz instalację analogową 4+n, cyfrową czy wideodomofon.
- W starszych domofonach kolor przewodu nie jest standardem, więc decydują oznaczenia zacisków.
- W klasycznym 4+n zwykle szukasz żył dla wywołania, głośnika, mikrofonu, masy i elektrozaczepu.
- W systemach cyfrowych częściej liczy się polaryzacja lub magistrala niż konkretny kolor żyły.
- Najbezpieczniej robić zdjęcie starego podłączenia, a dopiero potem przepinać przewody jeden po drugim.
Najpierw ustal, czy to instalacja analogowa, cyfrowa czy wideo
To jest pierwszy krok, bo od typu systemu zależy wszystko: liczba żył, sposób identyfikacji przewodów i to, czy kolor ma w ogóle jakiekolwiek znaczenie. W dokumentacji Laskomex wprost zaznaczono, że w domofonach analogowych nie ma jednego standardu, a producenci przez lata stosowali własne rozwiązania. Ja zaczynam więc nie od przewodu, tylko od pytania: jaki to system i jaki model unifonu lub centrali mam przed sobą.
| Typ instalacji | Ile żył zwykle | Na co patrzeć | Co z kolorami |
|---|---|---|---|
| Analogowa 4+n | Minimum 5 dla jednego unifonu | Zaciski CA, 1, 2, 6/10 i 9 | Kolor jest tylko pomocniczy |
| Cyfrowa audio | Często 2 | Polaryzacja lub magistrala | Kolor porządkuje przewody, nie definiuje funkcji |
| Wideodomofon | Najczęściej przewód wielożyłowy albo skrętka | Wymagania kamery, zasilania i komunikacji | Liczy się zgodność z instrukcją producenta |
To rozróżnienie oszczędza najwięcej czasu, bo pozwala od razu odrzucić fałszywe tropy. Jeśli masz system cyfrowy, nie szukasz „uniwersalnego koloru do mikrofonu”, tylko sprawdzasz sposób połączenia magistrali. Jeśli masz analog 4+n, wracasz do funkcji poszczególnych zacisków. I właśnie dlatego sam kolor kabla nigdy nie powinien być punktem wyjścia, tylko wskazówką pomocniczą. Następny krok to zrozumienie, co te kolory mogą powiedzieć, a czego nie powiedzą wcale.
Kolory przewodów traktuj jako wskazówkę, nie wyrocznię
W starych instalacjach kolor żyły bywa po prostu cechą przewodu, a nie opisem funkcji. Ktoś kiedyś użył tego, co było pod ręką, ktoś inny później dołożył nowy odcinek i po latach robi się z tego przypadkowa mieszanka. Dlatego przy domofonie kolor nie oznacza automatycznie konkretnej funkcji i nie daje gwarancji, że czerwony to plus, niebieski to mikrofon, a czarny to masa.
W praktyce patrzę na kolory tak:
- jeśli mam zdjęcie starego podłączenia, kolor pomaga mi odtworzyć układ bez zgadywania,
- jeśli przewody nie są opisane, ważniejsze jest sprawdzenie zacisków niż pamięć o „typowych” barwach,
- jeśli system był naprawiany kilka razy, zakładam, że kolor może już nic nie znaczyć,
- jeśli instalacja jest cyfrowa, kolor ułatwia porządek w wiązce, ale nie zastępuje oznaczeń typu +, -, A, B albo numerowanych zacisków.
To podejście jest zgodne z praktyką producentów: w systemach cyfrowych dobór żył ma ułatwiać montaż, ale połączenie i tak wykonuje się według oznaczeń zacisków. Innymi słowy, przewód ma pomagać w organizacji, a nie decydować o funkcji. Gdy to już jest jasne, można przejść do samego odtwarzania połączenia bez ryzyka przypadkowego zwarcia.
Jak odtworzyć połączenie bez zgadywania
Ja zwykle zaczynam od zdjęcia całego starego układu, zanim ruszę choćby jeden przewód. To banalna czynność, ale później ratuje sytuację, gdy coś przestaje działać po przepięciu. W domofonie nie warto wyciągać wszystkich żył naraz, bo nawet jeśli układ wydaje się prosty, jedna pomyłka potrafi zrobić z niego łamigłówkę na pół godziny.
- Wyłącz zasilanie domofonu przy zasilaczu albo w miejscu, gdzie instalacja jest realnie odcięta.
- Zrób dwa zdjęcia: jedno z bliska, drugie tak, żeby było widać cały unifon i opisy zacisków.
- Oznacz każdą żyłę taśmą lub markerem zgodnie z miejscem, z którego została zdjęta.
- Porównaj model nowego aparatu z instrukcją, bo różne unifony mają inne listwy zaciskowe.
- Przepinaj przewody pojedynczo, testując po kolei wywołanie, rozmowę i otwieranie drzwi.
Jeżeli coś nie działa po pierwszym uruchomieniu, nie zakładaj od razu, że uszkodzony jest domofon. Bardzo często problemem jest po prostu zamiana dwóch żył albo niepełne dokręcenie zacisku. W starszych pionach warto też sprawdzać ciągłość przewodu miernikiem, zwłaszcza wtedy, gdy instalacja była wielokrotnie naprawiana. To prowadzi wprost do najbardziej typowego układu analogowego, bo właśnie tam najczęściej pojawia się potrzeba odtworzenia schematu na podstawie samych zacisków.
Jak wygląda typowy układ w instalacji 4+n
W klasycznym systemie 4+n minimalnie potrzebujesz pięciu żył dla jednego unifonu, bo cztery są wspólne, a piąta odpowiada za indywidualne wywołanie. W instrukcjach spotkasz najczęściej oznaczenia zacisków, a nie kolory przewodów, dlatego właśnie na nich trzeba się oprzeć. Dla porządku: unifon to aparat wewnętrzny w mieszkaniu, a bramofon to panel przy wejściu lub furtce.
| Zacisk | Funkcja | Co z nim zrobić |
|---|---|---|
| CA | Wywołanie | To żyła, która uruchamia dzwonienie w unifonie |
| 1 | Linia głośnika | Przenosi dźwięk z panela do mieszkania |
| 2 | Linia mikrofonu | Przenosi Twój głos do rozmówcy przy wejściu |
| 6 / 10 | Masa | W wielu modelach to wspólny punkt odniesienia dla toru audio i zaczepu |
| 9 | Elektrozaczep | Po naciśnięciu przycisku otwiera furtkę lub drzwi |
W instrukcji Urmet dla systemu 4+N te oznaczenia są opisane właśnie w taki sposób, a dodatkowe przyciski funkcyjne mogą mieć własne styki, na przykład do drugiej furtki, bramy albo światła na klatce. To ważne, bo nie każdy wolny przewód w unifonie nadaje się do dowolnej funkcji. W niektórych modelach masa audio i masa elektrozaczepu są zwarte, a w układach sześcioprzewodowych można je rozdzielić, więc znowu wracamy do tej samej zasady: model decyduje o schemacie, nie kolor izolacji. Gdy masz już ten układ w głowie, łatwiej rozpoznać, gdzie pojawiają się najczęstsze błędy.
Najczęstsze błędy przy wymianie unifonu
Jeśli mam wskazać kilka pomyłek, które widzę najczęściej, to zawsze wracają te same. Nie są spektakularne, ale skutecznie psują instalację i wydłużają pracę.
- Zakładanie, że kolor przewodu ma stałe znaczenie w każdym budynku.
- Przepinanie wszystkich żył naraz bez zdjęcia starego układu.
- Mylenie masy audio z masą elektrozaczepu, zwłaszcza w starszych unifonach.
- Ignorowanie instrukcji nowego aparatu i wpinanie przewodów „na oko”.
- Testowanie wyłącznie otwierania drzwi bez sprawdzenia wywołania i rozmowy.
Jest jeszcze jedna rzecz, o której początkujący często zapominają: przekrój przewodu. W dokumentacji jednej z central analogowych wskazano dla połączenia zasilacza z kasetą elektroniki minimalny przekrój 0,5 mm², a to dobry punkt odniesienia także przy prostych modernizacjach. Jeśli odcinek jest dłuższy, a przewód zbyt cienki, pojawiają się spadki napięcia, cichsza rozmowa i niestabilne otwieranie. Dlatego nie warto oszczędzać na kablu, gdy instalacja ma działać bezproblemowo przez lata. Zostaje jeszcze ostatni etap, czyli krótka kontrola przed zamknięciem obudowy.
Zanim zamkniesz obudowę, zrób te trzy testy
Po podłączeniu domofonu nie kończę pracy od razu. Najpierw sprawdzam trzy rzeczy: czy wywołanie dochodzi do mieszkania, czy rozmowa działa w obie strony i czy elektrozaczep otwiera drzwi bez opóźnień. Jeśli unifon ma dodatkowy przycisk funkcyjny, testuję też jego działanie, bo dopiero wtedy wiadomo, że całość została podłączona zgodnie z przeznaczeniem.
- Sprawdź dzwonienie z panela zewnętrznego.
- Sprawdź jakość rozmowy w obie strony.
- Sprawdź otwieranie furtki lub drzwi z przycisku w unifonie.
Jeśli któryś z testów nie przechodzi, wracam do zdjęcia, zacisków i opisu modelu, zamiast dalej zgadywać. W domofonach to zwykle szybsze niż losowe przepinanie żył, a przy okazji pozwala od razu wyłapać problem w kablu, zacisku albo niezgodności między starym i nowym unifonem. W praktyce właśnie tak wygląda bezpieczna praca z kolorem przewodów: najpierw identyfikacja systemu, potem funkcja żyły, a dopiero na końcu estetyczne uporządkowanie całej instalacji.
