Połączenia ciesielskie belek decydują o tym, czy konstrukcja będzie sztywna, trwała i łatwa do montażu, czy zacznie pracować już po pierwszym sezonie. W tym tekście pokazuję, jak dobrać typ złącza do dachu, stropu, wiaty albo remontu starej konstrukcji, kiedy postawić na tradycyjne wręby i czopy, a kiedy lepsze będą śruby, wkręty lub stalowe okucia. Dorzucam też praktyczne zasady wykonania, typowe błędy i krótkie porównanie rozwiązań, które naprawdę pomagają przy budowie i naprawach z drewna.
Najkrótsza droga do trwałego połączenia to dobór złącza do pracy belki, a nie odwrotnie
- Nośność liczy się bardziej niż sam wygląd złącza, zwłaszcza w dachu i stropie.
- Do konstrukcji nośnych najlepiej wybierać rozwiązanie zgodne z projektem, a nie skręcać elementy „na oko”.
- Dobrze wysuszone drewno do wnętrz ma zwykle ok. 10-12% wilgotności, a do zastosowań zewnętrznych bliżej 12-15%.
- Jeśli drewno ma ponad 20% wilgotności, rośnie ryzyko grzybów, deformacji i problemów z łącznikami.
- Tradycyjne złącza dają estetykę i ciągłość drewna, a stalowe łączniki zwykle wygrywają szybkością i powtarzalnością.
- Najczęstszy błąd to zostawienie szczelin między elementami albo oszczędzanie na liczbie łączników.
Jakie połączenie wybrać do konkretnej belki
Ja zawsze zaczynam od prostego pytania: co ta belka ma robić? Inaczej traktuję belkę stropową, inaczej krokiew, a jeszcze inaczej element w altanie, który bardziej stabilizuje konstrukcję niż przenosi duże obciążenia. Znaczenie ma też dostęp podczas montażu, ekspozycja na wilgoć i to, czy złącze ma być widoczne, czy schowane.
| Situacja | Co zwykle wybieram | Dlaczego to działa |
|---|---|---|
| Więźba, strop, belka nośna | Czop, gniazdo, wrąb albo układ hybrydowy z łącznikiem stalowym | Przenosi obciążenia pewniej i łatwiej kontrolować geometrię złącza |
| Remont starej konstrukcji | Wzmocnienie istniejącego złącza śrubami, wkrętami lub płytkami perforowanymi | Pozwala zachować jak najwięcej oryginalnego drewna i ogranicza rozbiórkę |
| Altana, wiata, taras | Układ mieszany: tradycyjne oparcie plus stalowe okucie | Montuje się szybciej i łatwiej utrzymać powtarzalność wykonania |
| Element widoczny we wnętrzu | Połączenie drewniane z dopracowanym detalem | Lepsza estetyka i mniej „techniczny” wygląd |
| Wydłużenie belki | Połączenie skośne lub gotowy element klejony warstwowo | Bezpieczniej niż przypadkowe łączenie krótkich odcinków na proste cięcie |
Najważniejsze rodzaje połączeń i kiedy je stosuję
W konstrukcjach drewnianych najczęściej spotykam trzy grupy rozwiązań: złącza drewniane, łączniki stalowe i układy hybrydowe, czyli połączenie obu podejść. Tradycyjne techniki nadal mają sens, ale w budowie i remoncie coraz częściej wspieram je stalą, bo daje przewidywalny efekt i skraca czas pracy. To nie jest kwestia mody, tylko praktyki.
Połączenie na styk i na zakładkę
Połączenie na styk jest najprostsze, ale też najwrażliwsze na błędy. Samo w sobie nie daje dużej rezerwy bezpieczeństwa, więc stosuję je tylko tam, gdzie złącze ma małe obciążenie albo jest dodatkowo wzmocnione. Połączenie na zakładkę pracuje lepiej, bo zwiększa powierzchnię styku i poprawia przekazywanie sił, ale wymaga dokładnego docięcia i dobrego docisku.
Jeśli muszę wydłużyć belkę, patrzę raczej na połączenie skośne niż na proste dociśnięcie dwóch końców. Skośny styk lepiej rozkłada obciążenia i daje większą powierzchnię współpracy drewna z drewnem. To detal, ale właśnie takie detale najczęściej decydują o trwałości.

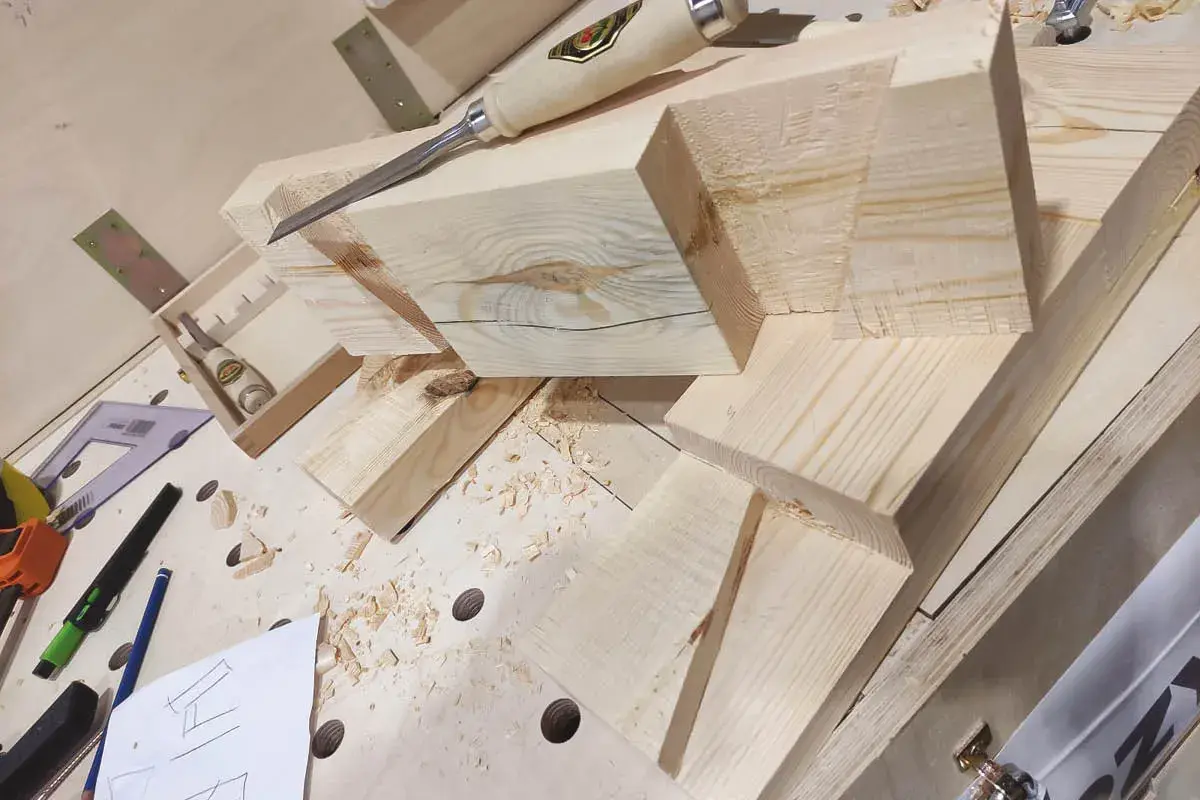

Czopy, gniazda i wręby
To klasyka ciesiołki. Czop to wystający fragment drewna, który wchodzi w gniazdo w drugim elemencie, a wrąb to wycięcie pozwalające oprzeć belkę albo ustawić ją w odpowiedniej pozycji. Takie złącza świetnie sprawdzają się przy połączeniach słup-belka, w ramach, w dachach i w miejscach, gdzie konstrukcja ma wyglądać solidnie również od strony estetycznej.
Zaletą jest bardzo dobra praca mechaniczna i porządek w przenoszeniu obciążeń. Minusem jest to, że każde wycięcie osłabia przekrój, więc nie można wycinać zbyt głęboko. Ja przy takich detalach zawsze myślę nie tylko o samym złączu, ale też o tym, ile drewna zostaje wokół niego.
Przeczytaj również: Jak zakryć metalową futrynę? 5 metod bez kucia!
Śruby, wkręty i okucia stalowe
W remoncie lub przy prostszych konstrukcjach to rozwiązanie bywa po prostu rozsądniejsze. Śruby, wkręty ciesielskie, kątowniki, płytki perforowane i wieszaki do belek pozwalają szybko złożyć konstrukcję, a przy dobrze dobranym systemie dają bardzo dobrą powtarzalność. Według materiałów branżowych takie podejście potrafi ograniczyć straty drewna nawet o 30%, bo nie trzeba wycinać tylu gniazd i wrębów.
Trzeba tylko pamiętać, że stalowe łączniki nie są „uniwersalne”. W praktyce sprawdzam minimalną grubość elementu, liczbę gwoździ albo wkrętów przewidzianą dla danego systemu i to, czy połączenie ma pracować w suchym, czy wilgotnym środowisku. Klej traktuję jako wsparcie głównie tam, gdzie mam warunki warsztatowe, bo na budowie wilgoć i temperatura szybko weryfikują takie pomysły.
Gdy już mam wybrany typ złącza, przechodzę do wykonania. I właśnie tam wychodzą różnice między poprawną konstrukcją a tą, która tylko dobrze wygląda na papierze.
Jak wykonać trwałe połączenie krok po kroku
-
Sprawdzam wilgotność drewna. Do wnętrz celuję zwykle w okolice 10-12%, a do zastosowań zewnętrznych w 12-15%. Jeśli materiał ma ponad 20% wilgotności, odkładam montaż albo najpierw rozwiązuję problem suszenia i zabezpieczenia.
-
Wyznaczam osie i kierunek włókien. Dobre połączenie zaczyna się od pomiaru, nie od cięcia. Błąd kilku milimetrów w belce nośnej potrafi zmienić sposób przenoszenia sił bardziej niż się wydaje.
-
Robię montaż próbny na sucho. Jeśli elementy nie schodzą się bez walki, poprawiam je od razu. Między łączonymi częściami nie powinno być szczelin, bo wtedy połączenie pracuje gorzej i szybciej się luzuje.
-
Docinam złącze precyzyjnie. Przy czopach, gniazdach i wrębach nie szukam kompromisu w stylu „będzie trzymać”. Sztywność bierze się z dopasowania, a nie z samej ilości łączników.
-
Dobieram łączniki do zadania. Przy prostych połączeniach pomocniczych trzymam się zasady, że około 1/3 długości gwoździa powinna pracować w cieńszym elemencie, ale przy złączach nośnych zawsze ważniejsza jest dokumentacja projektu lub systemu łączników niż szybka intuicja.
-
Zabezpieczam czoła i strefy narażone na wodę. Czoło drewna chłonie wilgoć znacznie szybciej niż jego powierzchnia boczna, więc impregnacja, farba albo dobre obróbki blacharskie mają tu sens praktyczny, a nie tylko estetyczny.
Ten porządek pracy brzmi zwyczajnie, ale właśnie on robi największą różnicę w trwałości. Kiedy go pominę, problemy zwykle wracają szybciej niż kosztuje porządne wykonanie złącza.
Najczęstsze błędy, które osłabiają konstrukcję
- Mokre drewno - po wyschnięciu kurczy się, rozrywa połączenie i otwiera szczeliny.
- Zbyt głębokie wręby i gniazda - osłabiają przekrój bardziej, niż wielu wykonawców zakłada na początku.
- Brak docisku podczas montażu - złącze wydaje się poprawne, ale po czasie zaczyna pracować i skrzypieć.
- Zbyt mało łączników - oszczędność na kilku wkrętach zwykle kończy się poprawkami po pierwszej zimie.
- Łączenie bez uwzględnienia kierunku włókien - drewno nie pracuje jednakowo w każdym kierunku, a źle ustawiony detal szybko to pokazuje.
- Ignorowanie wilgoci i odpływu wody - nawet mocne połączenie traci sens, jeśli stale stoi w zawilgoceniu.
- Mieszanie systemów bez sprawdzenia nośności - jeśli dokładam stal do tradycyjnego złącza, chcę wiedzieć, co dokładnie wzmacniam, a nie tylko „na wszelki wypadek” coś dorzucam.
Właśnie dlatego w praktyce nie skupiam się na samej nazwie złącza, tylko na tym, czy cały detal jest przemyślany jako całość. To prowadzi do najważniejszego wyboru: czy trzymać się rozwiązania tradycyjnego, czy przejść na stalowe łączniki.
Tradycyjne złącza czy stalowe łączniki
Najlepsze efekty daje zwykle podejście mieszane. Tradycyjne złącze zapewnia dobre oparcie i czytelny układ sił, a stalowy łącznik upraszcza montaż i zwiększa powtarzalność. Przy remontach oraz mniejszych konstrukcjach taki kompromis jest często rozsądniejszy niż próba odtworzenia wszystkiego dokładnie tak, jak robiono to sto lat temu.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy wybieram |
|---|---|---|---|
| Tradycyjne złącze drewniane | Estetyka, dobra współpraca drewno-drewno, wysoka kultura detalu | Wymaga precyzji, czasu i doświadczenia | Widoczne konstrukcje, renowacje, miejsca, gdzie liczy się wygląd |
| Stalowe łączniki | Szybki montaż, powtarzalność, łatwiejsza kontrola jakości | Trzeba pilnować grubości elementu, liczby łączników i ochrony przed korozją | Remont, wiata, taras, miejsce o ograniczonym dostępie do tradycyjnej ciesiołki |
| Układ hybrydowy | Łączy zalety obu metod i dobrze sprawdza się w praktyce | Wymaga rozsądnego projektu, a nie przypadkowego dołożenia okuć | Najczęściej w budowie i remoncie, gdy chcę równowagi między trwałością a tempem pracy |
Jeśli mam wybrać jedno zdanie, które najlepiej opisuje ten temat, powiedziałbym tak: tradycyjne złącze daje klasę wykonania, ale stal daje przewidywalność. W rzeczywistych warunkach budowy i remontu wygrywa zwykle nie skrajność, tylko dobrze dobrany kompromis.
Co sprawdzam przed montażem, żeby złącze nie pracowało po sezonie
- czy wilgotność drewna pasuje do miejsca, w którym belka będzie pracować;
- czy czoła belek są zabezpieczone przed wodą i kondensacją;
- czy połączenie ma drogę odprowadzenia wilgoci, a nie jej zatrzymania;
- czy w strefie złącza nie ma niepotrzebnych naprężeń od sąsiednich materiałów, na przykład stali lub muru;
- czy po montażu da się jeszcze skontrolować stan śrub, wkrętów albo okuć;
- czy element nie został osłabiony bardziej, niż przewiduje to projekt lub rozsądny zapas bezpieczeństwa.
Jeśli te punkty są odhaczone, konstrukcja zwykle zachowuje się przewidywalnie przez lata. W drewnie najbardziej cenię to, że dobrze wykonane połączenie nie potrzebuje później tłumaczeń - po prostu działa, a to w budowie i remoncie jest najpewniejszy test jakości.
