Zerowanie gniazdka to temat stary, ale w polskich domach nadal bardzo aktualny, bo w wielu mieszkaniach działają jeszcze obwody z układem TN-C. W praktyce chodzi o prosty pomysł: połączenie styku ochronnego z przewodem neutralno-ochronnym, żeby przy uszkodzeniu obudowy urządzenia zabezpieczenie mogło szybko odciąć zasilanie. Poniżej wyjaśniam, kiedy takie rozwiązanie ma sens, kiedy jest błędem i co realnie zrobić przy wymianie gniazda w starej instalacji.
Najważniejsze zasady przy gnieździe z bolcem
- Zerowanie działa tylko w określonym układzie instalacji i nie jest uniwersalnym zamiennikiem przewodu PE.
- W starym układzie TN-C funkcję ochronną pełni przewód PEN, więc kluczowa jest jego ciągłość i pewne połączenia.
- W nowoczesnych instalacjach stosuje się osobne przewody PE i N, a nie mostkowanie bolca w gnieździe.
- Wyłącznik różnicowoprądowy nie naprawia złej instalacji; pomaga tylko wtedy, gdy cały układ jest poprawnie zaprojektowany.
- Największe ryzyko w starych obwodach to przerwanie PEN, luźne zaciski i pozornie „sprawny” bolec.
- Przy wymianie gniazda wątpliwości lepiej rozstrzygnąć pomiarem i oceną elektryka niż metodą prób i błędów.
Czym jest zerowanie i skąd wzięło się w domowych instalacjach
W praktyce zerowanie było sposobem ochrony przeciwporażeniowej stosowanym w starszych instalacjach, gdy w obwodzie nie było osobnego przewodu ochronnego PE. Bolec w gnieździe łączono wtedy z przewodem PEN, czyli takim, który łączył funkcję ochronną i neutralną. Dzięki temu przy zwarciu fazy do obudowy urządzenia prąd płynął „krótszą drogą” i zabezpieczenie nadprądowe mogło wyłączyć obwód.
To ważne rozróżnienie: nie chodzi o lokalne uziemienie gniazda, tylko o wykorzystanie przewodu PEN jako drogi ochronnej. W codziennej rozmowie te pojęcia często się mieszają, a potem pojawia się najgorszy możliwy scenariusz, czyli ktoś traktuje stare rozwiązanie jak nowoczesne uziemienie. A to już zupełnie inna konstrukcja ochrony. Z tego powodu trzeba najpierw ustalić, z jaką instalacją mamy do czynienia.
W jakich układach działa, a kiedy jest błędem
Ja patrzę na to tak: samo gniazdo z bolcem niczego jeszcze nie przesądza. O tym, czy można mówić o sensownym zerowaniu, decyduje układ zasilania całego obwodu, a nie wygląd osprzętu na ścianie.
| Układ instalacji | Co oznacza dla gniazda | Czy mostkowanie bolca ma sens | Co zwykle robi się dziś |
|---|---|---|---|
| TN-C | Przewód PEN pełni jednocześnie funkcję ochronną i neutralną | Tak, ale tylko w tym układzie i przy poprawnym stanie obwodu | Najczęściej planuje się modernizację do układu z PE i N |
| TN-C-S | PEN został już rozdzielony na PE i N | Nie w gnieździe | Stosuje się osobny przewód ochronny i odpowiednie zabezpieczenia |
| TN-S | PE i N są prowadzone oddzielnie od początku | Nie | Używa się klasycznej ochrony z przewodem PE |
| TT | Ochrona opiera się na lokalnym uziemieniu i poprawnie dobranych zabezpieczeniach | Nie | Kontroluje się uziom, połączenia wyrównawcze i działanie RCD |
Wniosek jest prosty: zerowanie ma sens tylko jako element starego układu TN-C. W pozostałych przypadkach robienie mostka „na wszelki wypadek” jest błędem, który może pogorszyć bezpieczeństwo zamiast je poprawić. I właśnie dlatego następnym krokiem jest rozpoznanie, co faktycznie siedzi w ścianie.
Jak rozpoznać starą instalację, zanim cokolwiek rozkręcisz

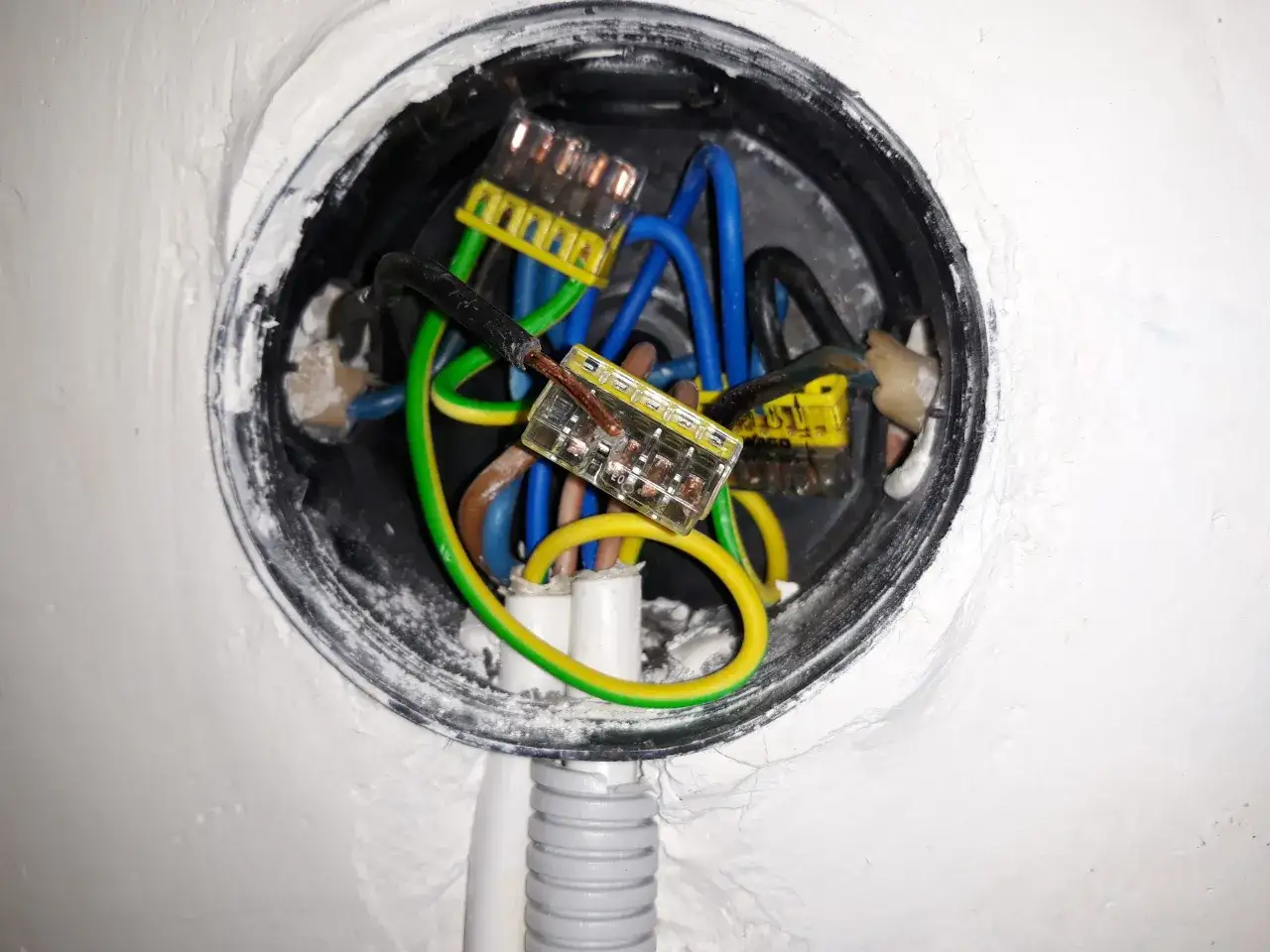

Najprostsza wskazówka to liczba żył dochodzących do puszki, ale nie traktowałbym jej jako jedynego kryterium. W starych mieszkaniach często trafiają się dwa przewody, czasem aluminium, czasem mieszane kolory izolacji, a czasem ktoś po drodze wykonał przeróbkę, która na pierwszy rzut oka wygląda „normalnie”.
Co mówi liczba przewodów
Jeśli do gniazda dochodzą dwie żyły, bardzo często oznacza to stary obwód bez osobnego PE. Jeżeli są trzy żyły i jedna z nich ma barwę żółto-zieloną, instalacja może być już prowadzona nowocześniej. Zastrzegam jednak jedno: w starszych obwodach nie wolno ufać wyłącznie kolorom, bo bywają niezgodne z dzisiejszym standardem.
Na co zwracam uwagę przy oględzinach
- luźne zaciski w gnieździe lub puszce,
- ślady grzania, nadtopienia albo przebarwienia izolacji,
- stare przewody aluminiowe, które łatwo się luzują,
- połączenia wykonane prowizorycznie, bez porządnych złączek,
- brak pewności, czy PEN jest ciągły na całej długości obwodu.
Dlaczego sama obecność bolca nie wystarcza
Gniazdo z bolcem może wyglądać nowocześnie, a nadal być podłączone do starego, dwuprzewodowego obwodu. Wtedy cały poziom bezpieczeństwa zależy od jednego przewodu PEN i jakości jego połączeń. Jeśli ten przewód jest uszkodzony albo poluzowany, ochrona znika dokładnie w momencie, kiedy najbardziej byłaby potrzebna.
To prowadzi wprost do najczęstszych pomyłek, które widuję przy takich przeróbkach.
Najczęstsze błędy przy mostkowaniu bolca i ich skutki
W starych instalacjach największe problemy nie biorą się z samego pomysłu ochrony, tylko z jego niechlujnego wykonania. Jeden słaby zacisk potrafi zniszczyć cały sens tej ochrony.
- Mostek wykonany tam, gdzie nie ma układu TN-C - w TN-S, TN-C-S albo TT takie połączenie jest po prostu błędne.
- Luźny przewód PEN - przy przerwie może pojawić się niebezpieczne napięcie na obudowie urządzenia.
- Zbyt delikatne połączenie mechaniczne - skręcony przewód bez pewnego zacisku z czasem się rozluźnia.
- Mieszanie aluminium z miedzią bez właściwych złączek - to proszenie się o korozję styków i grzanie.
- Ufać samemu RCD bez poprawnej instalacji - wyłącznik różnicowoprądowy nie zastępuje przewodu ochronnego.
- Zakładanie, że „skoro nic nie wybija, to jest bezpiecznie” - brak zadziałania zabezpieczenia nie oznacza braku zagrożenia.
W materiałach edukacyjnych ZPE wyłącznik różnicowoprądowy opisuje się jako urządzenie reagujące na różnicę prądów większą niż 30 mA, ale to nadal tylko jeden z elementów ochrony. Jeśli w obwodzie brakuje porządnego przewodu ochronnego albo PEN jest w złym stanie, sam RCD nie załatwia sprawy. I właśnie dlatego przy starych gniazdach sensowniejsza od punktowych poprawek bywa modernizacja całego obwodu.
Dlaczego modernizacja zwykle wygrywa z kolejnym mostkowaniem
Jeśli mam być uczciwy, w wielu domach zerowanie jest rozwiązaniem przejściowym, a nie docelowym. Działa tylko w określonych warunkach, jest wrażliwe na stan przewodów i nie daje takiego komfortu diagnostycznego jak nowa instalacja z osobnym PE.
Najlepszy efekt daje zwykle wymiana obwodu na trójżyłowy, rozdział PEN w rozdzielnicy głównej tam, gdzie jest to technicznie uzasadnione, oraz dołożenie odpowiednich zabezpieczeń. W praktyce oznacza to, że gniazda są chronione przez osobny przewód ochronny, a nie przez mostek w osprzęcie. To nie jest kosmetyka, tylko inny poziom bezpieczeństwa.
Przeczytaj również: Podłączanie domofonu - Jak czytać schematy i kolory kabli?
Co zwykle zyskujesz po modernizacji
- łatwiejszą kontrolę stanu instalacji,
- mniejsze ryzyko porażenia przy uszkodzeniu przewodu,
- lepszą współpracę z wyłącznikami różnicowoprądowymi,
- mniej awarii związanych z luzowaniem połączeń,
- większą przewidywalność przy kolejnych remontach i dołożeniu nowych odbiorników.
To podejście ma sens szczególnie wtedy, gdy w domu planujesz większy remont albo i tak musisz wymieniać więcej niż jedno gniazdo. Wtedy pojedynczy mostek przestaje być „naprawą”, a zaczyna być tylko odkładaniem problemu na później.
Co sprawdzić przed decyzją o wymianie gniazdka w starej instalacji
Przed wymianą osprzętu patrzę przede wszystkim na cały obwód, a nie na samą ramkę gniazda. Interesuje mnie stan przewodów, rodzaj zabezpieczeń w rozdzielnicy, ciągłość przewodu PEN lub obecność PE oraz to, czy instalacja była kiedykolwiek pomierzona. Bez tego łatwo pomylić „działa” z „jest bezpieczne”.
Jeśli w domu są stare, dwuprzewodowe obwody, a szczególnie jeśli pojawiają się ślady przegrzania, luźne zaciski albo mieszane połączenia miedź-aluminium, najlepiej potraktować to jako sygnał do większej modernizacji. Przy pracach w kuchni, łazience albo tam, gdzie pracują urządzenia o metalowej obudowie, margines błędu jest zwyczajnie za mały na prowizorkę.
Moja praktyczna zasada jest prosta: jeśli nie masz pewności co do układu instalacji, nie zakładaj z góry, że wystarczy samo nowe gniazdo z bolcem. Najpierw trzeba potwierdzić, z czym masz do czynienia, a dopiero potem decydować, czy wystarczy wymiana osprzętu, czy potrzebny jest remont obwodu. W bezpieczeństwie elektrycznym najtańsze bywa to, co robi się raz, a dobrze.
