Łączenie elementów ustawionych pod kątem to jedna z tych operacji, które w konstrukcji stalowej, ramach maszyn czy prostych wspornikach pojawiają się bez przerwy. To właśnie tu najczęściej wchodzi w grę spoina pachwinowa - rozwiązanie proste w założeniu, ale wymagające dobrego doboru wymiaru, pozycji i jakości wykonania. W tym tekście pokazuję, kiedy takie złącze ma sens, jak czytać jego oznaczenie na rysunku, jak dobrać wymiary i po czym poznać, że spaw został wykonany poprawnie.
Najważniejsze rzeczy, które warto zapamiętać przed spawaniem takich złączy
- To połączenie dobrze sprawdza się w węzłach pod kątem, zwłaszcza w ramach, wspornikach, żebrach i detalach warsztatowych.
- Na rysunku technicznym kluczowe są symbole, wymiar a lub z oraz długość spoiny.
- Dla spoiny o równych ramionach można przyjąć zależność a ≈ 0,707z.
- Za duży wymiar nie zawsze zwiększa nośność, ale prawie zawsze podnosi koszty i odkształcenia.
- Najczęstsze problemy wynikają z brudnych krawędzi, złej pozycji spawania i zbyt szybkiego prowadzenia łuku.
- W konstrukcjach nośnych decyzję o wymiarze warto oprzeć na obliczeniach, a nie na samym doświadczeniu warsztatowym.
Gdzie takie złącze sprawdza się najlepiej
Najczęściej wybieram je tam, gdzie dwa elementy spotykają się pod kątem i trzeba przenieść siły bez skomplikowanego przygotowania krawędzi. To jedno z najbardziej praktycznych rozwiązań w konstrukcjach stalowych, wspornikach, żebrach usztywniających, ramach, uchwytach i wielu detalach montażowych. W projektowaniu stalowym bardzo często pracuje się z kątem otwarcia mniej więcej od 60° do 120°, bo właśnie w takim zakresie to połączenie jest zwykle najbardziej użyteczne.
W porównaniu ze spoiną czołową złącze kątowe jest zwykle szybsze w wykonaniu i mniej wymagające pod względem obróbki. Nie oznacza to jednak, że nadaje się wszędzie. Gdy liczy się pełny przetop, bardzo wysoka szczelność albo praca w silnym zmęczeniu materiału, ja zaczynam myśleć o innym typie połączenia.
| Sytuacja | Dlaczego to pasuje | Kiedy lepiej rozważyć coś innego |
|---|---|---|
| Ramy i wsporniki | Łatwo połączyć elementy pod kątem bez ukosowania krawędzi. | Gdy potrzebny jest pełny przetop lub szczególna szczelność. |
| Żebra usztywniające | Połączenie dobrze przenosi siły ścinające i usztywnia węzeł. | Gdy spodziewasz się dużych obciążeń zmęczeniowych. |
| Detal na zakładkę | Proste przygotowanie i szybkie wykonanie. | Gdy zależy Ci na maksymalnie gładkim przejściu przekroju. |
| Konstrukcje warsztatowe | Dobry kompromis między kosztami a wytrzymałością. | Gdy detal ma pracować w środowisku wymagającym bardzo ścisłej kontroli jakości. |
Jeśli dobrze dobierzesz zastosowanie, zyskujesz prostsze wykonanie i mniej poprawek na etapie produkcji. Żeby jednak uniknąć błędów już na papierze, trzeba wiedzieć, jak odczytać symbol z rysunku.
Jak czytać oznaczenie na rysunku spawalniczym
W dokumentacji technicznej najpierw patrzę na symbol, a dopiero potem na liczby. W europejskim systemie opisu złączy spotyka się trójkątny znak spoiny kątowej, linię odniesienia oraz wartości określające geometrię połączenia. Dla wykonawcy najważniejsze są zwykle trzy rzeczy: po której stronie ma iść ścieg, jaka ma być jego wielkość i czy ma być ciągły, czy przerywany.
| Element oznaczenia | Znaczenie | Co sprawdzam przed rozpoczęciem pracy |
|---|---|---|
| Trójkątny symbol | Oznacza spoinę kątową. | Czy jest umieszczony po właściwej stronie linii odniesienia. |
| a | Efektywna grubość gardzieli. | Czy wymiar odpowiada obciążeniu, a nie tylko wyglądowi lica. |
| z | Długość odnogi spoiny. | Czy jest podana jako wymiar montażowy czy projektowy. |
| l | Długość spoiny. | Czy nie została pomylona z długością całego elementu. |
| Odcinki przerywane | Spoiny przerywane z określonym rozstawem. | Czy zgadzają się długości odcinków i przerw. |
| Pozycja względem linii odniesienia | Wskazuje stronę wykonania spoiny. | Czy ścieg ma być po stronie strzałki, czy po stronie przeciwnej. |
W praktyce dobrze działa prosty nawyk: zanim zaczniesz spawać, sprawdź nie tylko symbol, ale też długość odcinka i ewentualne przerwy. To właśnie te drobiazgi najłatwiej przeoczyć, a potem poprawiać już na gotowym detalu.
Jak dobrać wymiary, żeby połączenie pracowało, a nie tylko wyglądało solidnie
Tu najważniejsze są dwa parametry: grubość gardzieli a i długość odnogi z. Dla spoiny o równych ramionach można przyjąć prostą zależność: a ≈ 0,707z, więc odcinek z 6 mm daje gardziel około 4,2 mm, a z 8 mm około 5,7 mm. To dobry punkt orientacyjny, ale w konstrukcjach nośnych nie zastępuje obliczeń.
Ja zwykle patrzę na to tak: za mała spoina nie przeniesie obciążenia, a za duża niekoniecznie pomoże, tylko dołoży ciepła, odkształceń i kosztu. W lekkich detalach warsztatowych często spotyka się gardziel rzędu 3-4 mm, w elementach konstrukcyjnych więcej, ale ostateczny wymiar powinien wynikać z projektu i obciążenia. Przy nierównych ramionach albo nietypowym kącie nie zakładaj tego przelicznika w ciemno.
| Odnogi z | Gardziel a | Praktyczny sens takiego wymiaru |
|---|---|---|
| 6 mm | około 4,2 mm | Małe wsporniki, lekkie ramy, elementy warsztatowe. |
| 8 mm | około 5,7 mm | Typowe połączenia w konstrukcjach stalowych po sprawdzeniu obciążenia. |
| 10 mm | około 7,1 mm | Węzły bardziej obciążone, ale tylko wtedy, gdy rzeczywiście wynika to z obliczeń. |
| Większy wymiar niż potrzeba | Nie zawsze daje lepszy efekt | Więcej ciepła, większe odkształcenia i wyższy koszt wykonania. |
Gdy wymiar jest już ustalony, zostaje najtrudniejsza część: poprawne wykonanie bez dokładania sobie później pracy poprawkowej.
Jak wykonać je krok po kroku bez typowych błędów
W praktyce liczy się nie tylko technika spawania, ale też przygotowanie. Nawet dobrze dobrany parametr nie uratuje detalu, jeśli krawędzie są zaolejone, zardzewiałe albo źle spasowane.
- Oczyść strefę łączenia do metalu i usuń farbę, zgorzelinę, olej oraz wilgoć.
- Dopasuj elementy, sprawdź docisk i wykonaj krótkie sczepy, żeby nic nie uciekło w trakcie grzania.
- Dobierz metodę do materiału i warunków: MIG/MAG sprawdza się w wielu pracach stalowych, TIG daje większą kontrolę na cienkich elementach, a MMA bywa praktyczne w montażu i naprawach.
- Ustaw palnik lub elektrodę pod stabilnym kątem, zwykle z lekkim odchyleniem roboczym, i prowadź ścieg równym tempem.
- Na dłuższych odcinkach spawaj etapami albo naprzemiennie, żeby ograniczyć ściąganie materiału.
- Po zakończeniu usuń żużel, odpryski i oceń lico jeszcze przed oddaniem detalu dalej.
| Pozycja | Co ją wyróżnia | Praktyczna uwaga |
|---|---|---|
| Podolna (1F) | Najwygodniejsza, jeziorko jest najlepiej widoczne. | Dobre miejsce do ustawienia parametrów i kontroli szerokości ściegu. |

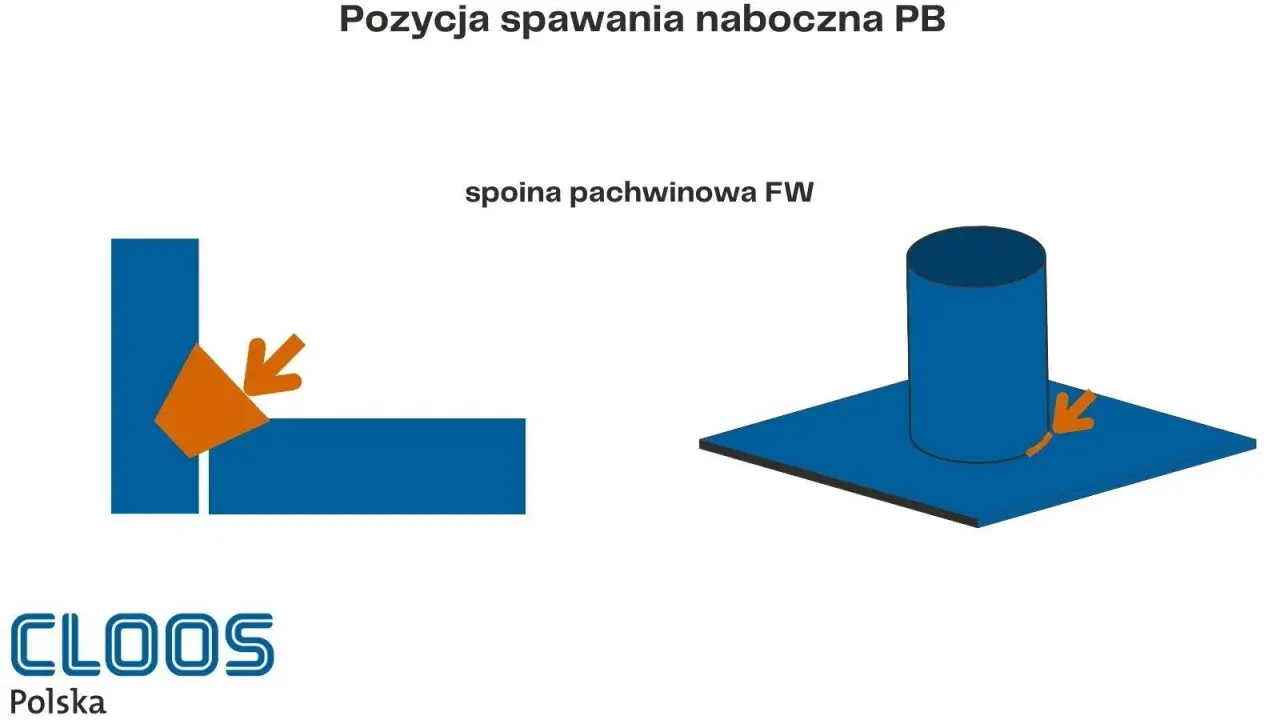

| Naboczna (2F) | Spawanie na bocznej krawędzi z lepszą kontrolą niż w pozycjach trudnych. | Łatwo o nierówne lico przy zbyt szybkim ruchu. |
| Pionowa (3F) | Wymaga dobrej kontroli kąta i krótszego łuku. | Metal chętnie spływa, jeśli jeziorko jest za duże. |
| Sufitowa (4F) | Najtrudniejsza pozycja. | Trzeba zmniejszyć wielkość jeziorka i pracować krótszymi odcinkami. |
Przeczytaj również: Jak spawać profile żeby nie sciagalo: uniknij zwichrowania i deformacji
Najczęstsze potknięcia, które widzę najczęściej
- brudne krawędzie i brak porządnego odtłuszczenia,
- za szybkie prowadzenie ściegu,
- zbyt duże grzanie cienkiej blachy,
- nierówne sczepy, które ściągają element podczas spawania,
- powtarzanie startu w tym samym miejscu, co pogarsza geometrię lica.
Najczęstszy błąd, który widzę, jest banalny: ktoś idzie za szybko i chce zamknąć spoinę jednym ruchem. Efekt bywa poprawny wizualnie, ale w przekroju pojawia się brak wtopienia albo zbyt wypukłe lico, czyli coś, co później osłabia połączenie zamiast je wzmacniać.
Jak ocenić jakość po spawaniu
Kontrolę zaczynam od oględzin, bo one wykrywają większość usterek bez specjalistycznego sprzętu. Szukam pęknięć, podtopień, porów, nierównego lica, nadmiernej wypukłości i miejsc, w których spoina nie dochodzi do krawędzi tak, jak powinna. Jeśli detal ma pracować w konstrukcji nośnej, sama ocena „na oko” to za mało.
| Co widać | Co to zwykle oznacza | Dlaczego to problem |
|---|---|---|
| Pęknięcie | Najpoważniejsza nieciągłość materiału. | Zwykle dyskwalifikuje połączenie. |
| Podtopienie | Na brzegu powstaje rowek po przegrzaniu krawędzi. | Tworzy koncentrację naprężeń. |
| Brak wtopienia | Metal nie połączył się dostatecznie z jedną z krawędzi. | Osłabia przekrój i obniża nośność. |
| Pory | Gaz uwięziony w stopiwie. | Obniża jakość i może pogarszać szczelność. |
| Nadmierna wypukłość | Za dużo materiału na licu. | Nie poprawia proporcjonalnie wytrzymałości, a często tylko pogarsza geometrię. |
W elementach odpowiedzialnych konstrukcyjnie często wchodzi też kontrola nieniszcząca: badanie penetracyjne dla nieciągłości powierzchniowych, magnetyczno-proszkowe dla materiałów ferromagnetycznych, a przy bardziej odpowiedzialnych węzłach ultradźwiękowe albo radiograficzne. To nie jest przesada, tylko sposób na wyłapanie problemu zanim trafi na budowę albo do użytkownika.
Co najczęściej decyduje o trwałości takiego połączenia
Jeśli miałbym zostawić tylko jedną praktyczną myśl, powiedziałbym tak: trwałość bierze się z dopasowania trzech rzeczy naraz - geometrii, technologii i obciążenia. Sama estetyka nie wystarczy, tak samo jak sam „mocny” ścieg nie uratuje źle zaprojektowanego węzła.
- Dobierz typ złącza do sposobu przenoszenia sił.
- Nie przewymiarowuj spoiny bez potrzeby.
- Dbaj o czyste krawędzie i sztywny montaż przed spawaniem.
- Kontroluj odkształcenia kolejnością ściegów i przerwami technologicznymi.
- Przy elementach nośnych opieraj się na obliczeniach lub dokumentacji wykonawczej.
Tak właśnie patrzę na ten temat w praktyce: dobrze wykonane złącze ma być przewidywalne, a nie tylko „ładne”. Jeśli od początku pilnujesz wymiaru, pozycji i jakości przygotowania, zyskujesz detal, który realnie pracuje w konstrukcji, zamiast wymagać poprawek już po montażu.
